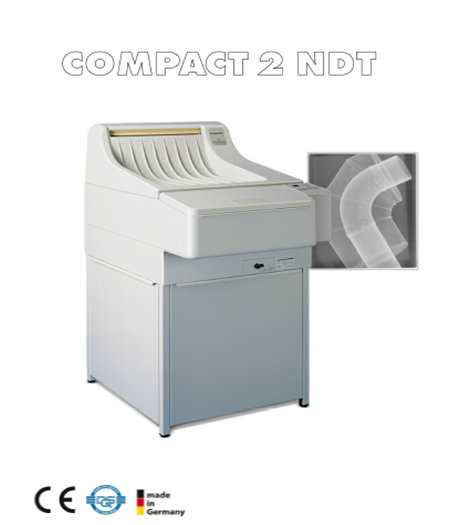

产品特点--德国布鲁泰克立式工业洗片机(COMPACT 2 - NDT)


工业领域的应用

COMPACT 2-NDT 是一款大功率全自动工业洗片机。它可以处理宽达45cm(17″)的各种标准工业胶片。

操作简便――周到安全

通过操作面板,您可以设定专门的处理时间,温度,和补液速度。此外,机器预热时,可以自动向缸内注液。5个程序用来存储预先设定值。所有这些功能加上声音和视觉提醒装置使您享受更为方便和更有安全感的操作过程。抗结晶和抗氧化程序结合药液促循环装置确保持续稳定的使用和无与伦比底片图像质量。


结构和功能――德国布鲁泰克立式工业洗片机(COMPACT 2 - NDT)

结构配置:

•       德国布鲁泰克洗片机是全自动运作的冲片机。精确的辊轴传送系统可以冲洗单张片和卷筒片。胶片经X光机曝光后,在暗室中送入洗片机,便启动了胶片探测装置。胶片被自动传送入机器,完成显影,定影,水洗,烘干四个步骤。

高精准度的辊排易于养护,确保轻柔胶片处理烘干辊排和电子温控装置的有机结合确保轻柔烘干胶片

•     主体结构:红外感应器、显影辊排、定影辊排、水洗/烘干辊排、传动电机、烘干系统、药液循环系统、药液补充装置、主控程序电路板,显示面板组成。

基本功能:

1.   操作面板可以个性化设置:运行时间,冲片温度,烘干温度和补液量。面板数字显示,所有设置参数可以从操作面板读取及洗片时间倒计时的显示功能。

2.   适用于冲洗Z大宽45厘米宽度的所有标准型胶片,高冲片量保障了工作效率。

3.   高效经济效益,低能消耗费用。待机备用状态的功能降低了水电的消耗。4只红外传感器自动测量入片面积可以根据冲片量智能地、经济地补充药液并可以个性化设置补液量,即节省药液又得到高质量影像。

4.   药液槽所使用的材料具有对强酸、强碱的防腐功能。精密辊排保证胶片传送并便于日常清洁。

5.   特殊的辊轴组合和电子温度调控保障热风烘干胶片。温度控制装置应具有较高的稳定性,药液与烘干温度的控制精度为±2℃。

6.   胶片传动结构及滚轴所使用的材料避免了对胶片传动过程产生卷片和划伤胶片现象。

7.   在开机准备阶段时可自动注满水洗箱缸。可设置5种不同冲片程序。具有声音和视觉效果的控制设备使操作更舒适、更安全。防结晶和抗氧化程序,药液连续不断的循环,防止药液老化延长使用时间,并可得到高质量的影像图像。

8.   药液循环系统保持了药液温度的恒定。药液补充装置保证了洗片过程中的药液始终保持一定的新鲜度。

9.   工作环境条件:室温15~28度(室温不能超过所设置的缸温)湿度40~70%。

10.   可改造明室取片,提高了舒适度,多种不同可能性可供选择。

技术规格――德国布鲁泰克立式工业洗片机(COMPACT 2 - NDT)

   胶片规格范围:10×10厘米 -45×∞厘米

•    胶片类型:单张片和卷筒片

•    运行时间:2~10分钟可调(每0.1分钟为级可调)

•    冲片量:

             24×18厘米    2张平行      350张/小时

             24×30厘米             174张/小时

             43×35厘米             125张/小时

•         显影温度:28℃-40℃可调

•         烘干温度:35℃-70℃可调

•         入片感应:4个红外传感器

•         补液量:150~3000ml/m2可调

•         补液桶:25升(6.6加仑)

•         防氧化:可设置,3~99分钟间隔

•         防结晶:20分钟间隔

•         储存程序:5组

•         箱缸容积:12.5升/12升/13升(显影/定影/水洗)

•         耗水量:冲片时1.9升/分钟,待机时耗水量为零

•         耗电量:冲片时2500瓦,待机时230瓦

•         尺寸:97×68×127厘米

•         重量:未加药液时91公斤,加药时129公斤

•         电源:208~240伏,10-14安培,50/60赫兹

•         水源:6″水喉接口,水压2~10帕
